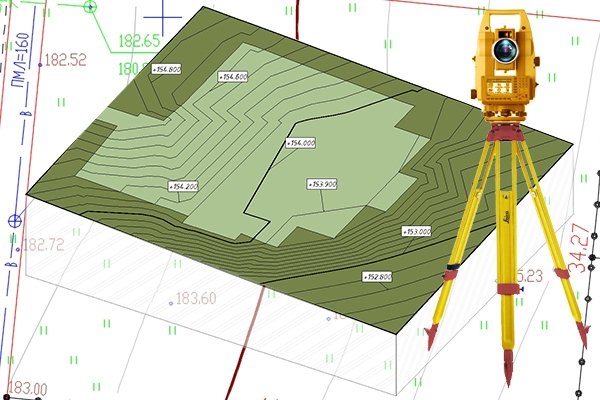

Коли стоїш перед необхідністю замовити геодезичні роботи, перше питання здається простим — який масштаб обрати? Насправді за цим вибором стоїть розуміння того, наскільки детальним має бути зображення території та для яких цілей воно потрібне. Топографічна зйомка створює основу для майбутніх проектів, і від правильно обраного масштабу залежить не лише якість планування, а й бюджет робіт.
Сьогодні в Україні використовується чітка система масштабів, затверджена державними стандартами. Кожен із них має своє призначення — від детального проектування окремих будівель до планування розвитку цілих регіонів. Розберемося, які саме масштаби існують і коли доцільно використовувати кожен із них.
Що визначає вибір масштабу
Масштаб топографічного плану — це баланс між деталізацією зображення та охопленням території. Чим більший масштаб, тим детальніше показані об'єкти, але тим менша площа поміщається на одному аркуші.
На вибір масштабу впливають мета створення плану, складність території, необхідний рівень точності, стадія проектування та вимоги нормативних документів. Для густозаселених міських територій потрібні великі масштаби, а для попередніх вишукувань на великих ділянках достатньо дрібніших.
Найдетальніші масштаби для складних об'єктів
Масштаб 1:100 та 1:200
Це найбільші масштаби топографії. Один сантиметр на папері відповідає лише одному або двом метрам на місцевості. Такі масштаби застосовуються для специфічних завдань — проектування в умовах обмеженого простору між існуючими будівлями або при складних підземних комунікаціях.
Використовують при реконструкції історичних об'єктів, для детального проектування промислових майданчиків, у будівництві в охоронних зонах та для виконавчої документації.
Масштаб 1:500
Один із найпоширеніших масштабів. Один сантиметр на плані дорівнює п'яти метрам на території. Використовується для детального проектування окремих об'єктів і розроблення робочої документації.
На таких планах видно будівлі та споруди, елементи благоустрою, дорожні покриття, огорожі, навіть окремі дерева. Інженери точно визначають місця прокладання комунікацій, архітектори планують розміщення малих архітектурних форм.
Масштаб 1:1000
Оптимальний варіант для проектування житлових кварталів, невеликих промислових підприємств, парків. Один сантиметр відповідає десяти метрам місцевості. План дає змогу побачити загальне планування території та достатньо деталей для технічного проектування. Найчастіше цей масштаб використовують для підготовки документації на отримання будівельних дозволів.
Масштаби для планування міських територій
Масштаб 1:2000
Використовується для створення генеральних планів невеликих міст, селищ міського типу та сільських населених пунктів. Один сантиметр — це двадцять метрів на місцевості. Зручний для проектування транспортної інфраструктури, інженерних мереж районного значення, зон рекреації. На таких планах чітко видно межі кварталів, розташування основних будівель, ширину вулиць.
Масштаб 1:5000
Найуніверсальніший масштаб топографічних планів. П'ятдесят метрів на місцевості — один сантиметр на плані. Використовується для генеральних планів великих міст, проектування систем зрошування та осушення, планування доріг і ліній електропередач. Саме плани цього масштабу часто стають базою для створення інших картографічних матеріалів.
Топографічні карти середніх і дрібних масштабів
На відміну від планів, топографічні карти охоплюють значно більші території з меншою деталізацією.
Масштаб 1:10000 — перехідний між планами та картами. Використовується для детального вивчення районів, попереднього проектування, лісовпорядкування.
Масштаби 1:25000 та 1:50000 — великомасштабні карти, незамінні для військових потреб, туристичних маршрутів, детального вивчення місцевості. Чітко показаний рельєф і транспортна мережа.
Масштаби 1:100000 і дрібніші використовують для загального планування, вибору напрямків транспортних магістралей, оцінювання природних умов великих територій.
Сфери застосування різних масштабів
Щоб краще зрозуміти, коли який масштаб використовувати, розглянемо найтиповіші ситуації:
-
Детальне проектування окремих будівель і споруд у складних умовах — масштаби 1:100, 1:200 та 1:500
-
Розроблення проектної та робочої документації для житлового будівництва — масштаби 1:500 та 1:1000
-
Створення генеральних планів земельних ділянок під забудову — найчастіше 1:500 або 1:1000
-
Проектування благоустрою парків, скверів, громадських просторів — масштаби 1:500 та 1:1000
-
Технічні проекти промислових підприємств — зазвичай масштаб 1:1000 або 1:2000
-
Генеральні плани малих міст і селищ — масштаб 1:2000
-
Генеральні плани великих міст, проекти планування районів — масштаб 1:5000
-
Проекти зрошувальних і осушувальних систем — масштаб 1:5000
-
Трасування автомобільних доріг, ліній електропередач — масштаби від 1:2000 до 1:10000 залежно від складності
-
Лісовпорядкування, проектування природоохоронних територій — масштаби 1:10000 та 1:25000
-
Геологічні вишукування на великих територіях — масштаби 1:25000 та 1:50000
-
Аналіз і планування розвитку регіонів — масштаби 1:100000 та дрібніші
Точність відображення в різних масштабах
Точність масштабу — це мінімальна відстань на місцевості, яку можна розрізнити на плані. Зазвичай приймають, що око розрізняє 0,1 міліметра на кресленні.
Точність для основних масштабів: 1:500 — 0,05 м, 1:1000 — 0,1 м, 1:2000 — 0,2 м, 1:5000 — 0,5 м, 1:10000 — 1 м. Якщо потрібна точність до кількох сантиметрів, план масштабу 1:1000 не підійде — треба використовувати більший масштаб.
Як правильно замовити топографічний план
Вибір масштабу — перший крок до якісного плану. Важливо чітко визначити мету: для реєстрації права власності, проектування чи отримання дозволів можуть знадобитися різні масштаби.
Топографічна ситуація змінюється — будуються будівлі, прокладаються комунікації. У містах рекомендують оновлювати плани кожні 5-7 років, у сільській місцевості — раз на 8-10 років. Виконавець має мати необхідні ліцензії, адже топографічна зйомка підлягає ліцензуванню.
Для спрощення оформлення документів можна скористатися спеціалізованими платформами. Наприклад, сервіс оформлення документів «ТребаТУТ» допомагає організувати взаємодію з виконавцями та отримати потрібні матеріали.
Особливості використання у будівництві
У будівництві топографічні плани — фундамент успішного проекту. Без них неможливо отримати містобудівні умови, розробити проектну документацію, отримати дозвіл на будівництво.
Для кожної стадії потрібні різні масштаби. При виборі ділянки корисні плани 1:5000. Для ескізного проекту — 1:2000 або 1:1000. Робоча документація вимагає найдетальніший план — зазвичай 1:500. Виконавча зйомка після завершення будівництва фіксує фактичне розташування об'єктів і необхідна для введення в експлуатацію.
Цифрові технології та майбутнє
Сучасні топографічні плани все частіше створюють у цифровому форматі. Це дає можливість швидко оновлювати інформацію, інтегрувати з геоінформаційними системами, використовувати в автоматизованих системах проектування.
В Україні розвивається національна інфраструктура геопросторових даних. У деяких регіонах вже функціонують геопортали для перегляду топографічних планів онлайн. Водночас традиційні паперові плани не втрачають актуальності для офіційних процедур і польового використання.
Висновок
Масштаби топографічних планів і карт — це система, перевірена практикою. Від найдетальнішого 1:100 до оглядових карт 1:1000000 — кожен має своє призначення. Правильний вибір залежить від конкретної задачі: для детального проектування потрібні великі масштаби, для загального планування — дрібніші.
Розуміння того, які масштаби існують і де застосовуються, допомагає уникнути помилок, заощадити час і отримати потрібний результат. Сучасні технології роблять процес отримання топографічних планів дедалі зручнішим і швидшим.
