Під час побудови вантажопідіймальних систем, монтажу будівельних лебідок чи організації складної такелажної оснастки виникає потреба в зміні напрямку тягового зусилля та зниженні тертя. Для вирішення цих завдань застосовуються ролики для троса, які є конструктивною основою монтажних блоків, поліспастів та напрямних пристроїв. Вони приймають на себе основне механічне навантаження, запобігають передчасному зношуванню сталевих або синтетичних канатів і дають змогу оптимізувати розподіл сил у системі. Застосування правильно підібраних роликових блоків підвищує коефіцієнт корисної дії підйомних механізмів, забезпечує плавність ходу вантажу та гарантує високий рівень безпеки робіт.
Для чого використовують ролики для троса
Головна функція роликових елементів полягає в оптимізації роботи гнучких тягових органів (сталевих канатів, синтетичних тросів, ланцюгів) у вантажопідіймальних і тягових системах. За прямого протягування троса через нерухомі металеві поверхні виникає колосальне тертя, яке призводить до швидкого перетирання жил каната та втрати енергії приводу.
Основні сфери застосування включають:
- Зміну траєкторії та напрямку руху троса під час роботи стаціонарних і автомобільних лебідок.
- Створення поліспастних систем (блоків підйому), які дають можливість отримати виграш у силі в 2, 4 і більше разів за рахунок пропорційного зменшення швидкості переміщення.
- Напрямлення каната на барабан лебідки або кранової лебідки для запобігання його заплутуванню та нерівномірному намотуванню.
- Зниження динамічних навантажень на силові агрегати та несучі будівельні металоконструкції.
- Застосування у складі промислових кранів, тельферів, бурових установок, автоевакуаторів та суднового такелажу.
Які бувають ролики та блоки для троса
Сучасні роликові пристрої класифікують за декількома ключовими параметрами:

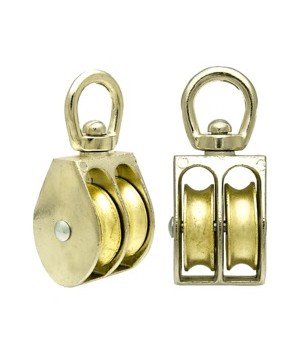

- За кількістю роликів у корпусі – однороликові, двороликові та багатороликові блочні системи. Декілька роликів в одному корпусі дають змогу створювати складні багатониткові поліспасти для підйому надважких вантажів.
- За способом закріплення – з відкидною щокою (для швидкої заправки троса без його розпасовки), із поворотним гаком, із такелажною проушиною або зі стаціонарним болтовим кріпленням.
- За матеріалом ролика – сталеві (з поверхневим загартуванням для роботи зі сталевими канатами), чавунні, алюмінієві, а також поліамідні чи капролонові (призначені для синтетичних канатів, оскільки вони не пошкоджують волокна).
- За типом внутрішнього вузла – на підшипниках кочення (кулькових або роликових), які забезпечують мінімальне тертя та розраховані на високі швидкості, або на втулках ковзання (латунних/бронзових), призначених для високих статичних навантажень за малої швидкості.
Напрямні ролики (роликові губи) застосовуються переважно на лебідках і складаються з чотирьох валиків, які рамкують трос з усіх боків, спрямовуючи його під будь-яким кутом підходу. Відвідні блоки призначені для зміни векторів тяги в площині.
Як правильно вибрати ролик для троса
Правильний підбір роликового блоку гарантує довговічність каната та безпечну роботу всього підйомного комплексу. Найважливішим геометричним параметром є співвідношення діаметра ролика до діаметра сталевого троса (коефіцієнт D/d). Якщо ролик має занадто малий радіус, трос під час згинання зазнає критичних деформацій вигину, що призводить до швидкого залому й викришення сталевих жил.
Під час розрахунку та оцінки слід враховувати такі параметри:
- Відповідність канавки (жолоба) – профіль канавки повинен чітко відповідати діаметру троса. Занадто вузький жолоб затискає трос і деформує його, а надто широкий призводить до сплющення каната під навантаженням.
- Допустиме робоче навантаження (WLL) – вантажопідйомність блока повинна розраховуватися з урахуванням сумарного вектора сил (за зміни напрямку на 180 градусів навантаження на вісь ролика подвоюється відносно натягу троса).
- Наявність підшипників – для інтенсивної роботи та швидкісного намотування обов'язково обирають моделі із закритими підшипниками кочення, захищеними від пилу й вологи.
- Умови довкілля – для експлуатації на відкритому повітрі потрібні вироби з оцинкованим або порошковим покриттям, а в агресивних середовищах – з нержавіючої сталі.
Типовою помилкою є використання саморобних або малогабаритних роликів без підшипників для роботи з металевими канатами під високим навантаженням, що призводить до заклинювання ролика та швидкого зрізання троса.
Ролики та такелажні блоки є відповідальними елементами будь-якої вантажопідіймальної системи. Під час їх вибору необхідно враховувати не лише сумарне навантаження, але й матеріалознавчу сумісність із тросом, співвідношення діаметрів та геометрію супровідного жолоба. Використання якісних сертифікованих блоків із відповідним типом підшипників забезпечує безпеку робіт, плавний хід та значно подовжує ресурс експлуатації дороговартісного каната.
