Оцинковані гвинтові палі для альтанок і терас від SP Premier

Під терасу 4 × 6 м потрібно 12 гвинтових паль із кроком 2 м. Під альтанку 3 × 3 м треба 9 паль, під паркан довжиною 30 м — 13. Довжину палі рахують за формулою L1 = A + L2 + H: глибина промерзання за ДБН плюс довжина навивки плюс висота над ґрунтом. Діаметр підбирають так, щоб навантаження на опору було на 25–30 % меншим за її несучу здатність, а крок між палями не перевищує 3 м.

Скільки паль потрібно: три готові розкладки

Кількість паль не обирають, її отримують з плану. Ви малюєте контур, ставите опори в обов'язкових точках і заповнюєте прольоти між ними обраним кроком.

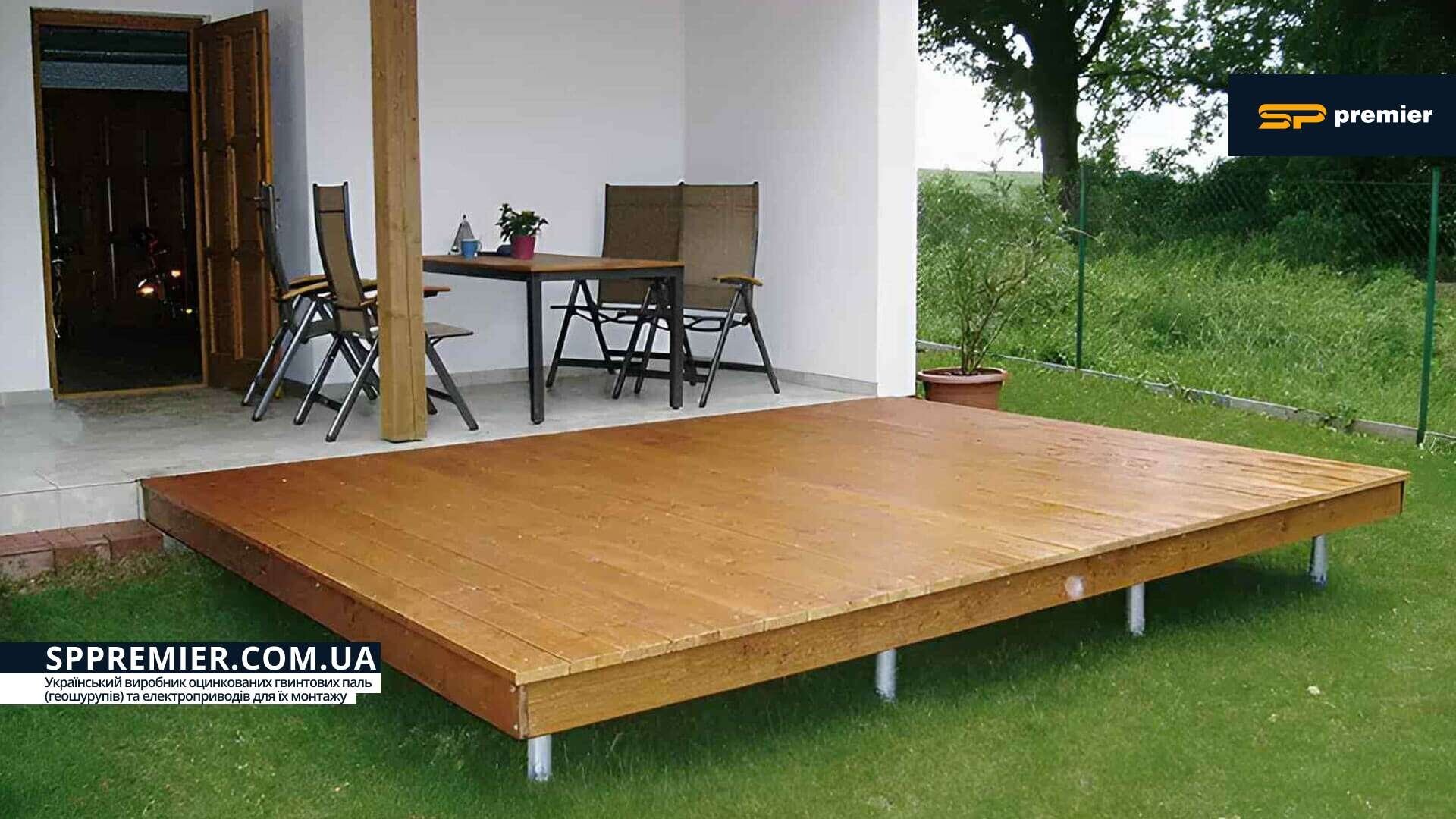

Тераса 4 × 6 м — 12 паль. При кроці 2 м на довгу сторону припадає 4 опори, на коротку 3. По периметру це 2 × 4 + 2 × 3 − 4 = 10 паль, бо кожен кут порахований двічі. Ще 2 палі стають у середній ряд уздовж шестиметрової сторони. Якщо лаги тримають проліт 4 м без підпори, середній ряд прибирають і терасі вистачає 10 опор.

Альтанка 3 × 3 м — 9 паль. Крок 1,5 м дає по 3 опори на сторону, тобто 8 по периметру. Дев'ята паля йде під мангал або піч.

Паркан 30 м — 13 паль. Тут рахують прольоти: крок 2,5 м ділить паркан на 12 прольотів, які спираються на 13 стовпів. Кутові стовпи й стовпи біля воріт рахують окремо, бо на них тисне стулка і момент від полотна.

Де опора потрібна за будь-якого кроку

  • У кожному куті контуру.
  • На перетині несучих стін і перегородок.
  • Під колоною, опорою даху, піччю, мангалом, сходами.
  • На стику обв'язки, якщо балка складена з частин.

Розкладку в SP Premier ми починаємо з чотирьох даних від замовника: габарити, кількість поверхів, з чого стіни і на чому обв'язка. Без них цифра в кошторисі буде здогадкою.

Який крок між гвинтовими палями обрати?

Крок визначає жорсткість бруса, лаги, швелера чи ростверку, які лежать зверху. Від самої палі він не залежить. Межа для всіх наших об'єктів становить 3 м між осями.

Що будуєте Крок
Садова споруда на дерев'яному брусі 1,5–2 м
Тераса, альтанка, навіс 2–2,5 м
Каркас чи модуль 2–3 м, за лагами
Важка точкова вага окрема паля поза кроком

Думаєте розтягнути крок до 3,5 м, щоб купити на дві палі менше? Через рік-два обв'язка прогнеться, підлога почне пружинити, а кріплення розхитаються.

Як підібрати діаметр палі під навантаження?

Поділіть сумарну вагу на кількість паль з розкладки. Результат має бути на 25–30 % меншим за табличну несучу здатність. Такий запас ми закладаємо з власної практики, норма ДБН його не вимагає. До суми входять конструкція, люди й меблі, сніг за ДБН В.1.2-2:2006 для вашого району, а для навісів і парканів ще й вітер.

Серійна модель SP Premier Вдавлювання, т Виривання, т Під що
SPGS 21x2x800(350) 0,40 0,30 намети, світильники, ландшафт
SPGS F 42x3x1000(350) 0,61 0,46 перголи, легкі навіси
SPGS F 60x3x1200(500) 1,38 0,76 тераси, альтанки, паркани
SPGS F 76x3x1500(500) 2,50 1,27 лазні, каркаси, ворота

Значення середні для супіску, суглинку й піску. Приклад: 12 паль SPGS F 60x3x1200(500) з запасом 30 % беруть по 1,38 / 1,3 ≈ 1,06 т кожна, тобто терасу вагою до 12,7 т.

Тераса навантажує палю на стиск, тому дивіться колонку «вдавлювання». Паркан і ворота виривають палю з ґрунту, тому для них потрібна колонка «виривання».

Глухий профнастил заввишки 2 м ловить вітер, і паля отримує не вагу, а момент, що її вивертає. Найбільший опір відриву в ряду має SPGS F 76x3x1500(500), 1,27 т, тож під ворота й суцільні паркани ми ставимо її. Під піч чи колону ставлять окрему, сильнішу палю, а не тягнуть один діаметр на весь об'єкт.

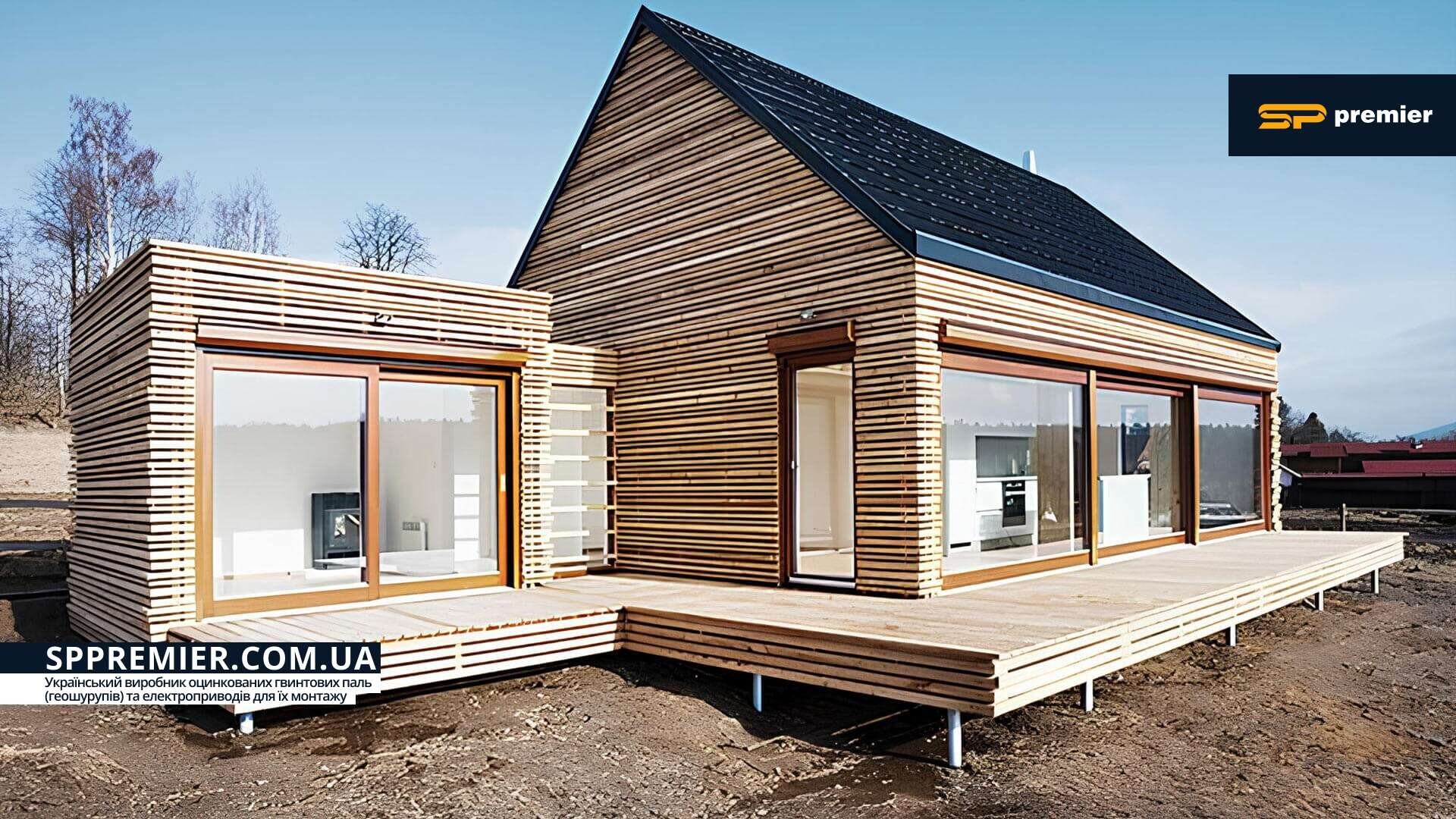

Каркасний будинок із терасою на фундаменті з гвинтових паль

Як розрахувати довжину гвинтової палі: L1 = A + L2 + H

Вагу тримає лопать, що впирається в ущільнений ґрунт, тому вся спіраль має стояти нижче шару, який взимку промерзає й піднімається.

  • A — глибина промерзання за ДБН для вашого населеного пункту. Орієнтовно це 0,5 м на півдні й у Закарпатті, близько 0,9 м у Києві та області, 1,1–1,2 м на сході. Беріть норму, а не досвід сусіда: 30 см різниці змінюють довжину і ціну кожної палі.
  • L2 — довжина спіралі: 350 або 500 мм у моделях з каталогу, 650 мм у SPGS F 60x3x2000(650). Її додають до A, а не вписують у неї.
  • H — скільки палі лишиться над землею під обв'язку: цоколь, перепад рельєфу, запас на вирівнювання.

Усі три числа читаються з маркування. У SPGS F 76x3x1500(500) діаметр 76 мм, стінка 3 мм, загальна довжина 1500 мм, спіраль 500 мм.

Приклад для Київщини. Тераса з цоколем 300 мм, A = 900 мм, H = 300 мм. Паля SPGS F 60x3x2000(650) має спіраль L2 = 650 мм, тож L1 = 900 + 650 + 300 = 1850 мм. Її 2000 мм вистачає, а зайві 150 мм ідуть у глибину або в запас на вирівнювання. Паля 1500 мм зі спіраллю 500 мм на цій ділянці лишила б над землею тільки 100 мм, бо 900 + 500 = 1400 мм ховається в ґрунт.

Дві найчастіші помилки дзеркальні. Перша: рахують «промерзання з запасом» без спіралі, і лопать опиняється в рухомому шарі. Друга: не закладають H, і фланець виходить урівень із землею.

Чим закручувати і що це змінює?

Формула від способу монтажу не залежить. Від нього залежить, яку палю ви реально поставите.

  • Руками. Напрямна лунка не ширша за палю, на фланець насаджують насадку, у яку вставляють труби-важелі, і паля закручується силою двох-трьох людей. Підходить для тонких і коротких паль на ділянках, куди не заїде техніка й не потрібна швидкість.
  • Електроприводом SP GS 1800. Він має 1800 Вт, 500–1800 Н·м і 8 об/хв, важить 9,2 кг і працює з палями 42, 60 і 76 мм довжиною 1200–1500 мм. Потрібно 2–3 людини. Привід підходить для ділянок між будинками, серед дерев, на схилах і берегах.
  • Технікою. Гідравліка на BOBCAT чи AVANT працює там, де є під'їзд. По Києву й області бригада привозить її автоплатформою разом із палями.

Хоч би який спосіб ви обрали, паля не може відхилитися від вертикалі більш ніж на 2°, і це перевіряють на кожному оберті.

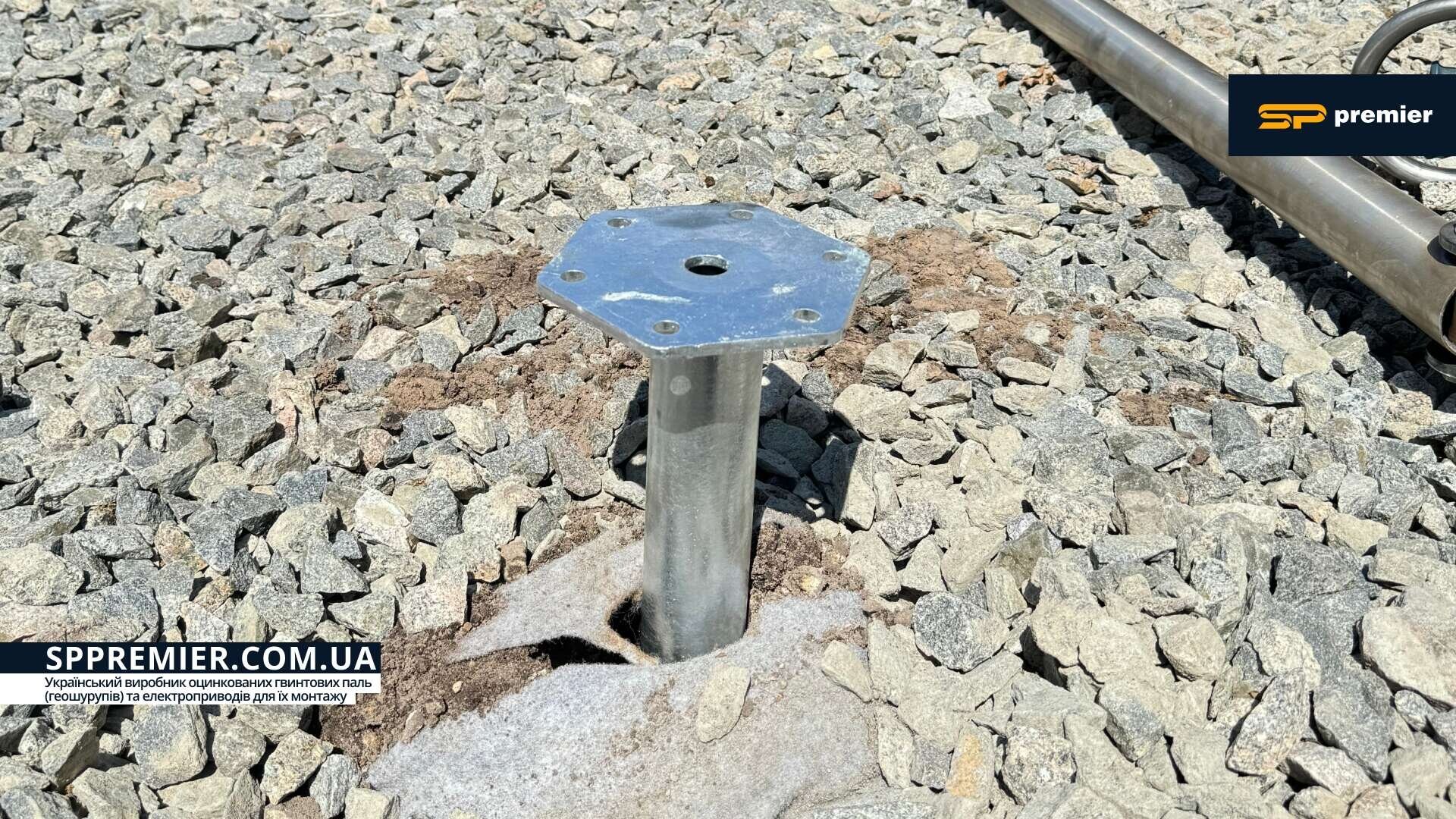

Оцинкована гвинтова паля SP Premier

Питання від новачків

Паля закрутилася глибше, ніж показав розрахунок. Чи це проблема?

Ні. Якщо на проєктній позначці ґрунт слабкий, палю докручують далі, до шару, де опір зростає. Небезпечна протилежна ситуація: паля зупинилась мілкіше, ніж вийшло за формулою L1 = A + L2 + H. Тоді спіраль лишається в шарі промерзання, і ми переглядаємо точку або типорозмір. Добивати палю ударом, щоб «дотиснути», не можна.

Чи міняється розрахунок, якщо монтаж припав на зиму?

Ні. Глибину промерзання A беруть з ДБН, і вона вже враховує найхолодніший сезон, тож довжина, діаметр і крок лишаються тими самими. Зима впливає лише на монтаж: промерзлий верхній шар закручувати важче, і на роботу йде більше сил і часу. Навантажувати палі можна одразу після монтажу, як і влітку.

Скільки років прослужить гвинтова паля?

Гарантія становить 20 років. За розрахунками паля служить не менше 50 років, а в неагресивному середовищі до 120 років. Цю цифру виводять з товщини металу й теоретичної швидкості корозії, тому на конкретній ділянці строк служби визначають вологість і склад ґрунту. Гвинтові палі SP Premier виготовляють зі сталі СТ3 і цинкують гарячим методом за DIN EN ISO 1461. Підібрати палі під ваш об'єкт: https://sppremier.com.ua/ua
