Світло зникає ввечері. Гасне освітлення, вимикається роутер, зупиняється газовий котел, а холодильник починає повільно нагріватися. Після кількох таких вечорів багато хто вирішує поставити вдома власне джерело енергії.

Добре підібрана система резервного живлення перемикається на акумулятор автоматично, і квартира працює далі. Погано підібрана система вимикається за годину або не витримує запуску холодильника. Різницю створює розрахунок. Його можна зробити самостійно за три кроки, маючи калькулятор і аркуш паперу.

1. Випишіть прилади, які мають працювати під час відключення

Резерв потрібен не всій квартирі. Візьміть аркуш і запишіть тільки те, без чого доба стає важкою: котел, холодильник, роутер, освітлення, ноутбук, зарядки телефонів. Навпроти кожного пристрою вкажіть потужність у ватах. Її видно на табличці або в паспорті. Орієнтири для типової квартири:

•      газовий котел: 150 Вт;

•      холодильник: 100 Вт;

•      освітлення: 80 Вт;

•      ноутбук: 60 Вт;

•      роутер: 20 Вт.

Точні цифри дає ватметр, який вмикають у розетку між приладом і мережею. Без ватметра беріть значення з паспорта. Ноутбук споживає від 60 до 90 Вт, світлодіодна лампа від 8 до 12 Вт.

Разом виходить 410 Вт. Базовий набір із роутера, світла й ноутбука забирає від 200 до 400 Вт. Кухонна техніка різко змінює картину: якщо вона теж має працювати, система повинна витримувати від 3 до 5 кВт.

Розділіть список на дві колонки: критичні прилади й комфортні. У першу потрапляють котел, холодильник, інтернет і світло. У другу телевізор та кухонна техніка. Якщо бюджет обмежений, почніть із першої колонки, а другу додасте до системи пізніше.

Суму помножте на 1,2. Це запас 20% на пікові навантаження. У нашому прикладі 410 Вт × 1,2 дають 492 Вт мінімальної потужності інвертора.

Складайте потужність усіх приладів, які працюють одночасно, а не лише найпотужнішого з них. Ввечері котел, холодильник, світло й ноутбук працюють разом, тому враховуйте їх усі. Це одна з поширених помилок при розрахунку.

2. Порахуйте ємність акумулятора

Потужність показує, скільки приладів працює одночасно. Ємність показує, скільки годин вони працюватимуть. Її вимірюють у кіловат-годинах. Спершу визначте, який час без світла ви хочете покрити. Якщо відключення тривають по чотири-шість годин двічі на добу, потреба становить близько 4-5 кВт·год на добу. Додайте запас 20-30%, і вийде акумулятор на 5-6 кВт·год.

Перевіримо на нашому прикладі. Прилади споживають 410 Вт, відключення тривають десять годин на добу, що дає 4,1 кВт·год. Додаємо запас 20%: 4,1 × 1,2 = 4,92 кВт·год. Комплект на 5 кВт·год закриває цей сценарій. Якщо в квартирі ще працюють обігрівач або кухонна техніка, цифра зростає, і варто дивитися на 11 кВт·год.

Інвертор забирає для себе ще 5-10% енергії, тому реальна автономність нижча за розрахункову. Врахуйте це одразу, а не після першого блекауту.

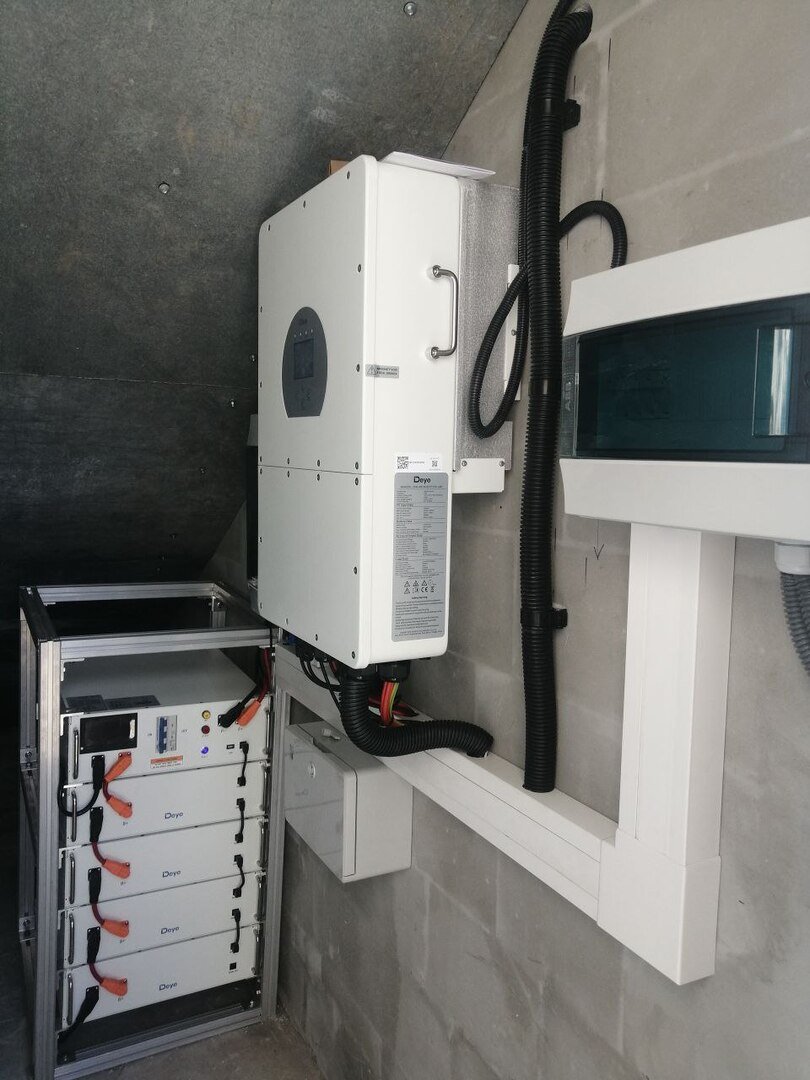

Ці цифри визначають, з чого складається система безперебійного живлення для квартири: гібридний інвертор, акумулятор і електрощит з автоматикою. Комп'ютерний ДБЖ на 650 ВА дає 15-30 хвилин, щоб зберегти файл і вимкнути техніку. Стаціонарна система з акумулятором LiFePO4 на 5-16 кВт·год тримає квартиру від 8 до 40 годин залежно від навантаження.

Тип акумулятора теж впливає на результат. AGM витримують 300-600 циклів заряду й швидко зношуються, якщо відключення повторюються щодня. LiFePO4 витримують тисячі циклів і служать 8-12 років, тому для регулярних блекаутів обирають їх.

Акумулятори й інвертор ставте в сухому вентильованому місці, подалі від джерел тепла й відкритого вогню. Перегрів скорочує ресурс обладнання.

3. Підберіть інвертор із запасом на запуск техніки

Холодильник, насос і компресор під час запуску споживають значно більше, ніж у сталому режимі. Цей пік називають пусковим струмом. Інвертор на 500 Вт витримає роутер і світло, але холодильник із компресором його перевантажить.

Дивіться на два показники: ВА і Вт. Вт показує реальну споживану потужність, ВА показує повну. Співвідношення між ними називають коефіцієнтом потужності, і воно зазвичай становить від 0,6 до 1,0. Вихідна потужність інвертора у ватах має бути на 20-25% вищою за суму реальної потужності ваших приладів.

Для котла й холодильника з інверторним компресором потрібна чиста синусоїда на виході. У комплектах UTELS стоїть однофазний гібридний інвертор на 6 кВт (Deye, Solis або INVT), який видає таку синусоїду.

Розділіть лінії в щитку на критичні й решту. До критичних належать світло, інтернет, холодильник і котел. Тоді система не перевантажується, а акумулятор витрачає енергію на потрібне.

Автоматика перемикання (АВР) переводить квартиру на акумулятор без вашої участі. Ручний перемикач резерву теж працює, але вимагає, щоб хтось був поруч. Для котла, який працює вночі, вибирайте автоматику. Додайте захист від перенапруги: стрибки напруги в мережі пошкоджують інвертор і батареї.

Який комплект відповідає вашому розрахунку

Після розрахунку залишається зіставити результат із готовими варіантами. Для квартири з котлом, холодильником, роутером, світлом і ноутбуком комплект на 5 кВт·год перекриває кілька відключень без підзарядки від мережі. У приватному будинку до списку додаються насос водопостачання, відеоспостереження, ворота й зовнішнє освітлення, тому оптимальними стають комплекти на 11 або 16 кВт·год.

Систему можна розширити. Більшість інверторів і акумуляторів підтримують масштабування, тож батареї додають пізніше. Це знімає сумнів, коли розрахунок дає цифру між двома розмірами.

П'ять помилок, які ламають розрахунок

Ці помилки трапляються навіть у ретельно складених списках, тому перевірте себе перед покупкою.

•      Прилади рахують по одному, хоча в реальності вони працюють одночасно.

•      Забувають про пускові струми холодильника й насосів.

•      Підключають усе до однієї лінії.

•      Ставлять інвертор і акумулятори без вентиляції: вони перегріваються, а ресурс падає.

•      Не перевіряють систему під навантаженням після монтажу.

Готовий розрахунок: наступні дії

Перевірте цифри в калькуляторі на сайті UTELS або замовте консультацію. Інженер оцінить навантаження, огляне електромережу й запропонує комплект на 5, 11 або 16 кВт·год чи збере індивідуальну конфігурацію.

Почніть із листка: список приладів і їхня потужність займуть десять хвилин. Решту цифр легко перевірити разом з інженером.

Розрахунок легко зробити на папері. З монтажем інакше: підключення ДБЖ до щитка доручіть сертифікованому електрику. Помилка в схемі спричиняє коротке замикання, пошкодження техніки або зворотну подачу напруги в мережу. UTELS працює в Києві та Київській області, виконує монтаж під ключ за один робочий день і надає технічну підтримку 24/7.
